Общие указания по монтажу тонкого теплого пола

Основание, на которое укладываются маты должно быть твердым.
Теплоизоляция под нагревательным матом необходима для исключения нагрева грунта или неотапливаемого помещения, находящегося под обогреваемым полом.
При раскладке нагревательных матов следует обращать внимание на то, чтобы маты укладывались синтетической самоклеющиеся сеткой вниз.
Нагревательный мат должен быть полностью уложен в клеевой раствор, включая место соединения холодного и горячего концов .
Нагревательный кабель на матах нельзя перегибать.
Нагревательные кабели на матах не должны касаться друг друга или перекрещиваться.
Минимальное расстояние между соседними витками нагревательного кабеля 6 см.
Нагревательные кабели не раскладывать над температурными швами.
Нагревательные кабели не укорачивать и не подключать напрямую.
Подключение производить через устройство защитного отключения (Fl .30mA).
Минимальная температура монтажа нагревательных матов составляет 5 °С, наивысшая допустимая температура поверхности 65 °С.
Нагревательные маты могут быть смонтированы почти на всех чистых, сухих, впитывающих, с допустимой нагрузкой, не замерзающих поверхностях пола.
Нагревательные маты не могут быть смонтированы на легковоспламеняющихся строительных материалах.
Нагревательный мат и установочная коробка должны быть смонтированы таким образом, чтобы проводка холодного конца или проводка защитного заземления могли быть проведены до установочной коробки без удлинения.
Место безмуфтового соединения (переход от горячего к холодному концу) нельзя перегибать.
Нагревательные маты могут быть уложены в слой любого высококачественного клея , который пригоден для теплого пола.
Подключение нагревательного мата, а также терморегуляторов должны производиться квалифицированными специалистами.
Проводка подключения должна быть проложена в гофротрубе с минимальной толщиной 8 мм.
Нагревательные маты не должны подключаться последовательно.
Нагревательные маты, даже разных размеров, могут быть подключены через общий системный подключатель, если они имеют одинаковую специфическую мощность на 1 м².
При укладке матов в ванных, душевых комнатах,теплый пол не устанавливается в местах, которые предназначены для установки санитарного оборудования, например, ванн, душа, туалета, биде и встроенной мебели.
Нагревательные маты не должны укладываться в нахлест.
Допускается монтаж только закрепленного мата на поверхности пола.
Нагревательный мат должен быть отделен от других источников тепла, как например, конвекторы,радиаторы, камины.
Монтаж должен производится в обуви на резиновой подошве. Инструменты необходимые для укладки должны стоять и передвигаться на соответствующей подставке.
Мат не должен быть смонтирован под стационарными и встроенными шкафами.
Отступ от стены должен составлять 10 см.
В местах, где встроены нагревательные маты, не должно быть никаких проникающих мест крепления.
Не допускается дополнительное покрытие поверхности, например, коврами, ковровыми дорожками, которые толще 30 мм, так как это ведет к накоплению тепла и может испортить нагревательные маты.

Подготовка поверхности укладки
Перед укладкой нагревательного мата поверхность укладки проверяется. Возможные трещины должны быть заделаны. Необходимо убедиться, что на обогреваемой поверхности отсутствуют острые края , которые могли бы повредить мат. У всех стен, колонн и т. п. укрепляется окантовочная (демпферная лента) изоляционная полоса ( толщина материала 8 мм).

Указания по укладке
Самоклеющиеся нагревательные маты укладываются синтетической сеткой вниз. Маты разложить на полу соответственно плану укладки. Геометрия обогреваемой площади достигается тем, что синтетическая сетка в предусмотренных местах поворота разрезается. Внимание! Не повредите конструкцию кабеля на месте разреза стеклосетки. Нагревательный мат поворачивается и укладывается параллельно первой полосе. Соблюдать минимальное расстояние 6 см между нагревательным кабелем! Перекрещивание нагревательных матов запрещено! Во время работ по укладке обращать внимание на то, чтобы по возможности не наступать на нагревательные маты.
”Холодные” проводники проводят по сторонам нагревательного мата к установочной коробке. Перед укладкой нагревательного мата провести контроль сопротивления изоляции, измерить величину сопротивления нагревательного мата и занести в протокол проверки. При монтаже нагревательного мата использовать контактные колодки с диаметром отверстия не менее 3 мм.Датчик пола регулятора температуры должен быть заведен в односторонне закрытой защитной трубе в непосредственно нагреваемый пол. Датчик пола разместить в середине между нагревательными проводами. “Холодные” концы нагревательного мата должны быть проложены в переходных пространствах от пола к стене в защитной трубе к установочной коробке. Защитная оплетка нагревательного мата соединяется с защитным проводом. Об этом смотри также главу “Подключение холодной проводки”.

Укладка на цементной стяжке
1. Основание прогрунтовать и дать просохнуть.
2. Самоклеющиеся нагревательные маты зафиксировать на основании и закрыть эластичным раствором или выравнивающей смесью.
3. Дать высохнуть слою раствора или выравнивающей смеси.
Неровности выровнять выравнивающейся смесью и дать высохнуть.

Укладка на керамические покрытия
Имеющееся покрытие должно быть хорошо приклеено. Загрязнения такие как, например, воск или жир тщательно удалить соответствующими моющими средствами. Дальше следовать как описано в главе “Укладка на цементной стяжке”.

Укладка на деревянный пол
Пол должен быть сухим и не должен прогибаться. Загрязнения такие, как например, воск или жир тщательно удалить соответствующими моющими средствами. На деревянный пол приклеиваются или привинчиваются платы-носители из жесткого пенопласта или платы из прессованных полиэстровых волокон. Нагревательные маты на деревянном основании должны быть уложены в нивелирную массу или эластичный раствор. Дальше следовать как описано в главе “Укладка на цементной стяжке” ( см. выше ).

Финишное (верхнее) покрытие пола
Нагреваемая поверхность не должна укрываться дополнительными покрытиями (например, коврами). Керамическая плитка и натуральные камни больше всего подходят для полов с подогревом, но могут быть также применены покрытия из текстиля, искусственного волокна и паркет. Верхнее покрытие должно обязательно фиксироваться на клее, подходящем для теплого пола.

Плитка в качестве верхнего покрытия
Уложить плитки на эластичный раствор, в заключение обрезать выступающие краевые изоляционные полосы.

Укладка на старую плитку и покрытие из натурального камня
Проверить поверхность на наличие отстающих частей и пустот, если таковые имеются, – удалить. Произвести грундирование, смотря по виду применяемой клеющей массы и предписаниям изготовителя.

Регулирование температуры
Для регулирования температуры пола применяются регуляторы внутреннего и наружнего исполнения. Для повременного регулирования температуры могут быть предложены терморегуляторы с таймером . Следуйте схеме подключения указанной в паспорте на терморегулятор.


Подключение “холодных” проводников

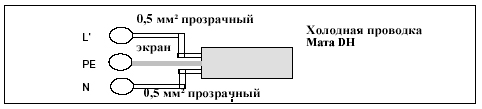

Система теплых полов Hemstedt отличается самой передовой и надежной безмуфтовой технологией соединения нагревательного кабеля. Просим внимательно следовать этапам подключения секции к регулятору. Переход от нагревательного кабеля к проводке подключения (муфта) обозначен следующим образом: Конец нагревательного кабеля обозначен бандажным зажимом красного цвета, начало кабеля подключения бандажным зажимом синего цвета. Между зажимами нанесена дополнительная маркировка, обозначающая переход “Ubergang / Connection“ (переход). В дальнейшем на холодном кабеле повторяется надпись “KALT / COLD“ (ХОЛОДНЫЙ). Эта проводка для подключения прокладывается к коробке для подключения или к термостату. Укоротить проводку для подключения можно до 1м, измеряя от синего зажима “Ubergang / Connection“ (переход). "Холодный” проводник подключается в настенной установочной коробке или регулятору по соответственно приведенной схеме. Подключение нескольких нагревательных матов производится параллельно! Максимально допустимый ток регулирующего устройства должен быть соблюден! L. - Клемма для включенной фазы ( 230 V~ ) через регулирующее устройство ( В 1 ), например, терморегулятор. PE - Клемма подключения экрана “холодного” проводника для защиты провода и контроля линии электропередачи. N - Клемма подключения нулевого провода “холодного” проводника.
